Ideen für neue (3D-Druck) Teile

[webmaster]

Naja, alles was jetzt auf der Grundplatte "montiert" ist, muss eine solche Führung erhalten.... Füße, B-Kasten, Ein- und Auslauf.
Damit diese Führung nicht irgendwann brechen kann, dachte ich an eine höhere Dicke der Platte, mehr Stabilität.
Die Idee gefällt mir immer besser....

Diese Aussparung, so eine Art Senke, dürfte sich auch leicht drucken lassen und sieht bestimmt cool aus.

Wenn wir die Nase der Gondeltüren etwas kürzen, höher setzten, verkleinern? Die soll ja nur die Kugel vor dem Rausrollen bewahren.

Hoffentlich kommt heute dein Stick. Das SelfCAD ist ziemlich mächtig, puh....

Ich bin zwar nicht zuhause, aber erreichbar....

[MKDesign]

Ja die Idee hat wirklich was, ich denke hetue abend werde ich mal ein Testmodel machen.
mal schauen wie es sich mit den Tolleranzen verhält.

Zu drucken geht das bestimmt gut, die Winkel können ja recht steil sein, so dass es ohne Stützmaterial geht.

Die Nase an der Türe sorgt ja dafür, dass die Türe auf geht.
Und es ist jetzt schon eine enge Sache, dass die Gondel an dem Auslöser vorbei kommt, die Türe aber
"hängen" bleibt und sich öffnet.

[MKDesign]

Hi,

heute sind die Zahnriemen gekommen.
Leider oder natürlich passen die Zahnräder noch nicht.
Bin gerade dabei die Zähne des Rades noch mal anzupassen.
Beim großen Zahnrad sieht es schon gut aus, der jetztige Druck passt ziemlich gut.

Bin nun am kleinen Rad dran.

[MKDesign]

Hi,

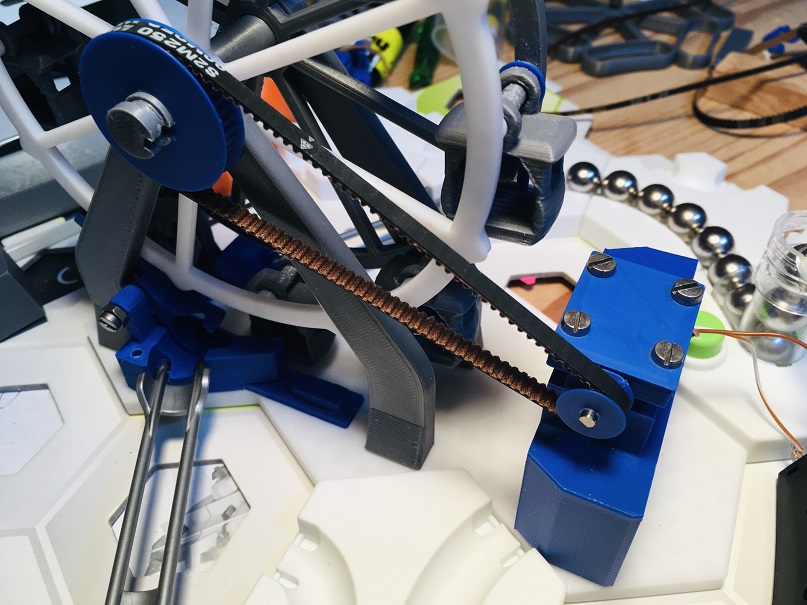

also die Zahnräder gehen jetzt, nur die Länge des Riemens passt jetzt nicht mehr.

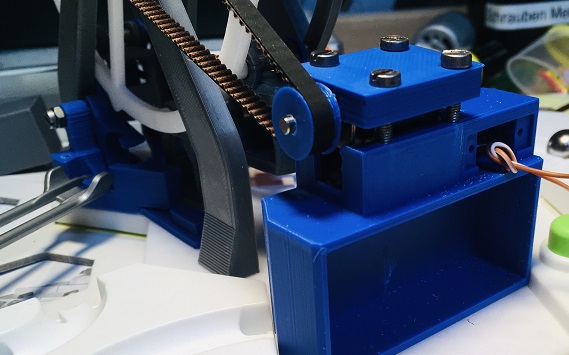

Aktuell sitzt der Motor zu hoch, aber ich habe ihn provisorisch befestigt.

20210414-223507-00008 2.jpg (68.73 KiB) 29004 mal betrachtet

20210414-223500-00007 2.jpg (168.29 KiB) 29004 mal betrachtet

[webmaster]

Wow, das sieht doch klasse aus.
Ich werde nachziehen, sobald ich wieder zuhause bin.
Laut Amazon werden alle Teile so Mitte April bis Mitte Mai geliefert.
Verdammt, warum dauert das nur solange....?
Welche Poti hast Du wo bestellt, passen die in die kleine Aussparung?

[MKDesign]

Ich hab noch keinen Poti bestellt, ich werde es mit einen den ich hier habe testen,
bzw. hab ich mehrere.
Aber da ich auch noch nicht den "Orginalmotor" habe ist das auch nur ein Test.
Der richtige Motor wird bei mir auch erst Ende April oder so kommen.

Wenn du wieder zuhause bist, müssen wir mal abstimmen welche Teile du noch aktualisiert benötigst,
oder ich sende dir den aktuellen Stand von mir zu.

[MKDesign]

Hab das mit dem Poti getestet, das wird so leider nicht gehen.

Das Problem ist, dass der Motor ja kaum ein Widerstand hat (soll er ja nicht).
Der Motor hat ca. 4 Ohm, mein kleinster Poti hat 500 Ohm, die gängigen min 100 Ohm
Wenn ich nun am Poti drehe passiert natürlich lange nichts.
Erst wenn der Poti von 500 Ohm auf ca. 10-15 Ohm runtergedreht wurde dreht sich der Motor,
also erst ganz am Schluss, und nur schlecht einstellbar.

Der nächste Punkt, auch wenn ich den 500 Ohm Poti ganz "zu" drehe, sind die Batterien nach ca. 100 Stunden leer.
(ok da könnte man die Batterien auch rausnehmen, wenn man drann denkt.)

Dann ist da noch die Leistung die der Poti können muss. Die gängigen, die man so findet, die von der Größe und vom Preis noch passen.
Können so max 1 Watt, eher 0,25 Watt. Wenn der Motor mit etwas Last läuft braucht er auch schon 1W, wenn man ihn 3V betreibt.

[MKDesign]

Hallo,

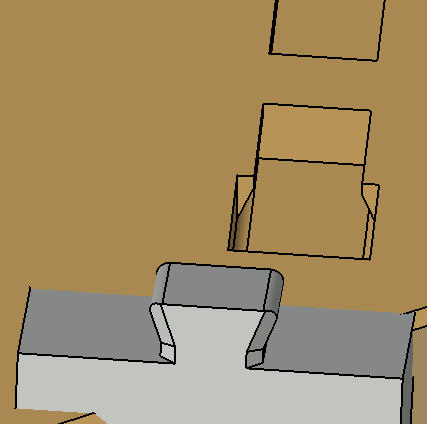

in der Grundplatte sind nun Nuten, und an den Füßen etc. sind Zapfen, wie bei einer Schwalbenschwanzfürhung, eingebracht.
Diese Führung hab ich auch schon testweise gedruckt und es geht.

Allerdings bin ich mit der Tolleranz noch nicht ganz einverstanden.
Am Anfang gehen die Zapfen recht schwer rein, was ja "gewollt" ist, aber nach einigen Versuchen, mit rein und raus,
wird das ganze immer leichtgängiger, bis zu lose.

Bin noch nicht zufrieden mit der jetzigen Ausführung.
Das ganze sollte vielleicht "einrasten", dass die Füße zumindest nicht von alleine raus gehen.


[webmaster]

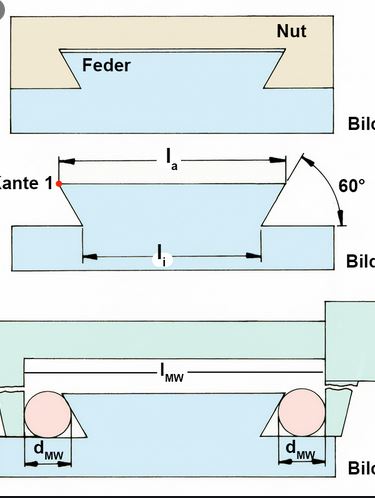

Wie gesagt, gemäß dem Screenshot müssen die Führungen ausgearbeitet sind um max. Festigkeit und Stabilität zu erhalten.
Alle anderen Ausführungen laufen ins Leere. Das Testobjekt hat leider Spiel.
.


[MKDesign]

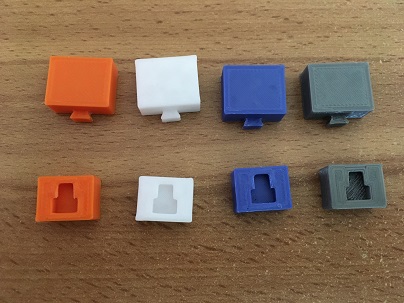

Hab die Führungen nun so ausgeführt, also spitz, ohne Rundungen, mit 30° und kein Spiel/Spalt zwischen der Feder und der Nut.

Je nach Filament ist es von schwer- bis leichtgängig. (link nach rechts)
Aber auch das leichtgängige ist immer noch so fest, dass es nicht von alleinde auseinander fällt.

Bin gespannt wie es bei dir hält.
