Ideen für neue (3D-Druck) Teile

[webmaster]

Der Holländer durchforstet unser Forum, spielt ein wenig Polizei.
Solange es so bleibt wie bisher und er nicht weiter auffällt, darf der Bengel aus dem Land der Tulpen und Drogen bleiben!

Sieht doch gut aus und wenn es hält und nach vielen Juckeln noch, super.
Wie gesagt, alle industriellen Maschinen setzten auf diese Führung eben weil kein Spiel.

Ich bin oft einige Tage bei meiner Freundin und meist erst Freitags zurück. Daher kann ich auch erst dann die neue Führung drucken / testen.
Wenn das bei dir top hält, dann warte ich bis Du alle Teile angepasst hast um sie drucken zu können.

[MKDesign]

Bin auch auf deinen Test gespannt.

Wenn es bei dir auch so ist, dass die Führung hält, steht die Konstruktion ja fast schon.
Bis auf das Batteriefach, in das noch der Schalter integriert werden muss, und der
Deckel der dann den Schalter und den Motor hält.


Und wenn dann endlich der richtige Motor da wäre, könnte man sich auch auf die Anzahl der Batterien festlegen.

[webmaster]

Hält sehr gut, auch wenn du die Flanken nur 30 Grad gemacht hast.
Somit können alle Teile in den Export und den Druck gehen.
Welchen Schalter hast Du nochmal vorgesehen?

[MKDesign]

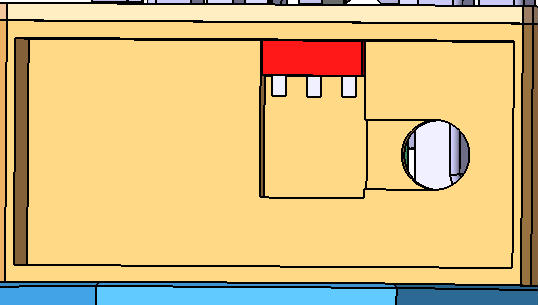

Für den Schalter hab ich derzeit diesen vorgesehen.
https://www.reichelt.de/schiebeschalter ... nbc=1&&r=1

Der ist von der Größe halt recht klein, und passt in den Batteriekasten.

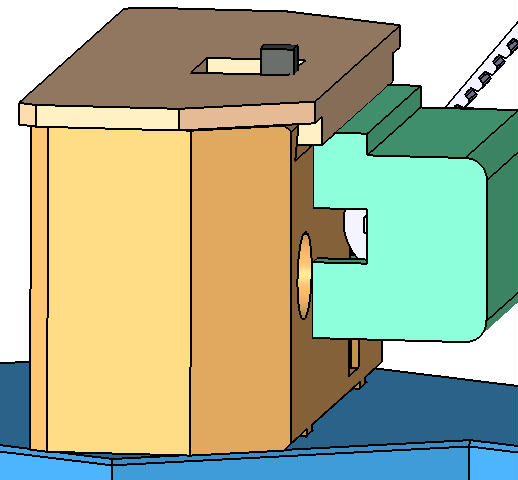

Allerdings ist der Hebel am Schalter nur 4mm und da bin ich gerade noch dran es mit dem Deckel des Batteriekasten anzupassen.
Hab ihn noch nicht bestellt, werde ich aber vermutlich morgen machen.



[webmaster]

Man merkt, das Du ein Profi bist und das schon einige Jahre machst.
Da werde ich nie mithalten können, ob Catia oder eine andere Software.

Ok, dann ordere ich den Schalter auch mal.

Sieht doch gut aus so. Mach´ es bitte nicht zu kompliziert und umständlich.
Wir wollen das Projekt doch einfach halten

[MKDesign]

Ich versuch es auf jeden Fall einfach zu halten.

Aktuell gibt es bei der Motorhalterung noch ein Thema, wo ich noch nicht zufrieden bin.
Der Motor hat in der Halterung etwa 2mm Luft.
Das hat er damit das Zahnrad nicht am Batteriegeäuse streift und man den Riemen auch wechseln kann.

Allerdings kippt der Motor.

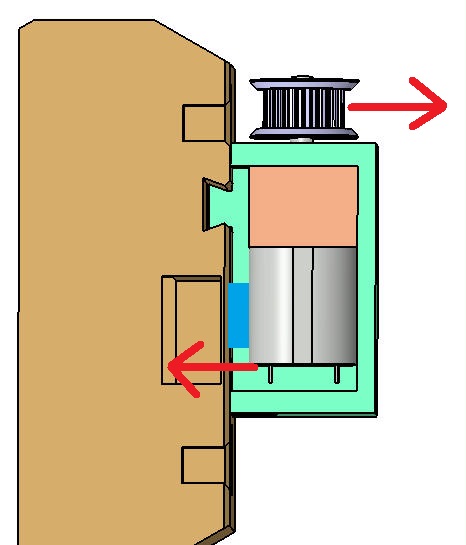

Wenn, wie im Bild dargestellt, der Zahnriemen am Rad zieht, kippt das Ende des Motors in die andere Richtung.(rote Pfeile)
Aktuell hab ich einfach ein 2mm starkes Plättchen, im Bild blau dargestellt, eingelegt der das kippen verhindern soll.
Trotzdem wandert aktuell mein Zahnrad (sehr) langsam von der Welle.

Da bin ich gerade noch am überlegen wie ich da einfach lösen kann, am besten wäre wenn der Motor sogar etwas
in die andere Richtung gekippt wäre so 2-3 Grad, als art Vorspannung.


[webmaster]

Die Vorspannung macht in diesem Fall Sinn.
Oder das blaue Plättchen um besagte 2-3 Grad erhöht einbeziehen.


Oder (bzw. zusätzlich?) eine Hülse, gelb, die die Nabe bzw. Achse stabilisiert respektive führt.
Die Hülse muss da auch (extra?) gedruckt und montiert werden, könnte irgendwann vlt. auch juckeln.
Oder das blaue Plättchen durchgängig zum Gehäuse plazieren, so das der Motor auf der ganzen Länge stabilisiert wird.
Das er dann etwas schwerer ins Gehäuse passt, um so besser.

[MKDesign]

Hi,

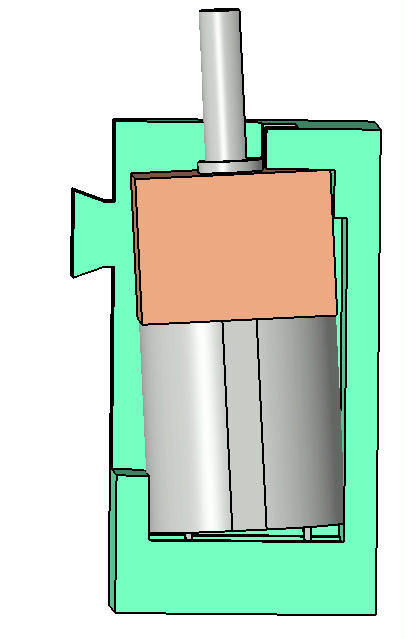

hab den Motorhalter jetzt so gemacht, dass der Motor leicht schräg drin ist und somit das Zahnrad nicht von der Welle läuft.
wird auch kein zusätzliches Plättchen mehr benötigt.

Jetzt fehlt eigentlich nur noch der Deckel für das Batteriefach vorn.


[webmaster]

Ich dachte, das kleine Zahnrad wird auf die Welle gepresst und hält auch so.

Mich nervt, das die Teile ewig dauern.
Zukünftig, auch wenn teuerer, werde ich bei Conrad.de schauen. Den Laden gibt es in Hannover, da kann ich direkt hin und kaufen.

Bzgl. des B-Fachdeckels, warum worauf warten? Ob wir nun 1 oder 2 Batterien verwenden, es bleibt genug Platz für die ganzen Kabel.
Die müssen eh gekürzt werden....

Ich denke, eine Hülse am Gehäuse um die Achse zu stabiliseren macht Sinn. Außer, der Motor bleibt wirklich wo er ist und verliert
nicht an Spannung. Denn sonst würde die Hülse hier eingreifen.... was meinst Du?

[MKDesign]

Je nach Drucker und Filament geht das Zahnrad natürlich schwerer oder leichter auf die Welle.
Vieleicht liegt es auch daran, dass ich mein Zahnrad nun schon ein paar mal rauf und runter gemacht habe,
aber meins läuft ziemlich leicht.
Und durch die ständige Bewegung kann es mit der Zeit auch leichter gehen.

Ich werde den Motorhalter noch 1mm weiter nach außen setzen (die Nut um 1mm versetzen) und
durch das leichte schräg stellen, sollte das Rad dann auf der Welle bleiben.

Ich hab auch zuerst bei Conrad und Reichelt gesucht, aber die haben den Motor nicht mit der Drehzahl und Nennspannung.
Alternativ wäre der vielleicht gegangen, mit einer Batterie, der dreht sich aber dann trozdem sehr schnell
https://www.reichelt.de/getriebemotor-3 ... l_10&nbc=1

Beim Deckel warte ich eigentlich nur auf eine gute Eingebung, wie man das ausführen kann.
Aber ich denke im laufe des Tages werde ich dass irgendwann angehen.
