Ist die Welle des Motors nicht einseitig abgeflacht? Da sollte doch das Zahnrad ansetzen, oder nicht?

Conrad und Reichelt sind in der Tat mehr Apotheker als brauchbar für uns. Und wenn der andere zu schnell dreht
weil wir ihn ja nicht regulieren können, dürfte das vlt. nicht ganz mit den Kugeln beim Ein- und Auslauf problema-
tisch werden.

Was ist denn bei Deckel das Problem? Ich würde dem B-Kasten vorne oben / unten durchgehend von Führungen
verpassen und dem Deckel entsprechend 2 Nuten, wird dann seitlich raufgeschoben. Am besten einseitig noch
einen Anschlag, sonst rauscht der Deckel durch.

Das "Problem" des Deckels ist, eigentlich nur der Platz.
Der Batteriehalter muss rein passen und unser Gehäuse sollte nicht über die Platte raus ragen.
Hab es aber wie du auch beschreiben hast gemacht, allerdings von oben.

Jetzt muss nur noch der Schalter in den den Batteriekasten passen, und dann der Batterihalter und die Kabel Platz finden.
da bin ich noch gespanht, aber sollte gehen.
Hab im Batteriekasten unten noch etwas Platz geschaffen damit die Kabel mehr Platz finden können.

Mach´ jetzt bloß nicht noch Kabelführungen im B-Kasten wie in der Netzwerktechnik

Ok, von oben geht auch. Ist vlt. sogar besser. Da müsste dann aber noch ein kleiner Griff
oder eine Art Versenkung hin, dann kann der Finger besser greifen. Oder was bitte sollen
die Riffel darstellen?

Zukünftig sollten wir uns einen zuverlässigeren und schnelleren Lieferanten in DE bzw. Europa suchen.
Ich hasse Warten wie die Pest. Besonders wenn´s nicht passst oder kaputt geht und Du nachbestellen must....

Gibt es eigentlich irgendwelche Videos / Tutorials / Manuals usw. zu Catia?
Ich würde es ja gerne einsetzen und übe an deinen Teilen es zu verstehen.

Ja die Riffelung soll dazu da sein den Dekel nach oben ziehen zu können, es geht,
aber ein kleiner Griff kann man auch ran machen, die Riffel sind doch recht flach.
Hatte eh schon überlegt ob man das am Schluss noch etwas designen kann, dass man aus dem Batteriekasten
eine art Kassenhäuschen daraus macht, oder ein Schriftzug drauf setzt.

Ein Lieferant aus DE oder EU wäre auf jeden fall besser.
Normal schau ich auch darauf, wenn ich bei ebay oder amazon bestelle, dass es aus DE und somit schneller kommt.
Aber mittlerweile sind so viele chinesische Händler mit deutscher Adresse bei ebay, dass es echt schwer wird
das immer richtig zu erkennen.

Den Schalter hab ich auch heute bestellt, sollte dann diese Woche noch kommen.
Hab jetzt noch eine kleinigkeit beim Motorhalter und der Fixierung bemerkt, was ich noch anpassen muss, aber sonst sieht
es gut aus.

Tutorials zu Catia findet man bei Youtube zu hauf, allerdings hab ich da selten nachgeschaut.
Meißt nur wenn es um Spezialfälle geht.

Beim Zahnrad und dem Zahnriemen z.B. hab ich auch bei Youtube mich schlau gemacht.

Aber einfach mal suchen nach "Caita Tutorial", vieleicht noch "Part Design",
dann solltest du einiges finden.

Hab bei youtube schon einige Videos gefunden, werde die mir mal anschauen.

Die Riffelung bzw. der kleine Griff war nur eine Idee um den Deckel leicht(er) entfernen zu können.

Kannst Du mir bitte die Teile, sofern fertig, zukommen lassen?
Dann kann ich einen ersten Druck starten.
Hoffentlich kommen bald Motor, Batterie und Schalter....

Ich lass dir die Modelle gleich zukommen.
Hab vorhin noch was angepass, aber jetzt sollte es passen.(vorausgesetzt der Schalter passt)

Die Riffelung geht bei mir, hab den Deckel mit leichtem Spiel ausgeführt.

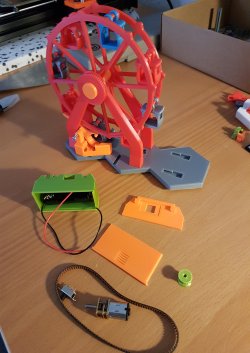

Hier ein Foto der finalen Version unseres Projektes. Zwar sind nicht alle Teile montiert und es fehlt auch noch der Motorblock, der sich hinter dem Batteriekasten befindet, aber für einen ersten Eindruck sollte es reichen. Seit Mitte März sind wir dabei dieses Projekt zu begleiten.

Hi,

ich hab jetzt die 2. Führung an den Motorhalter angebracht.
Die Nut ist am Boden offen, so dass man das Kabel durch schieben kann.

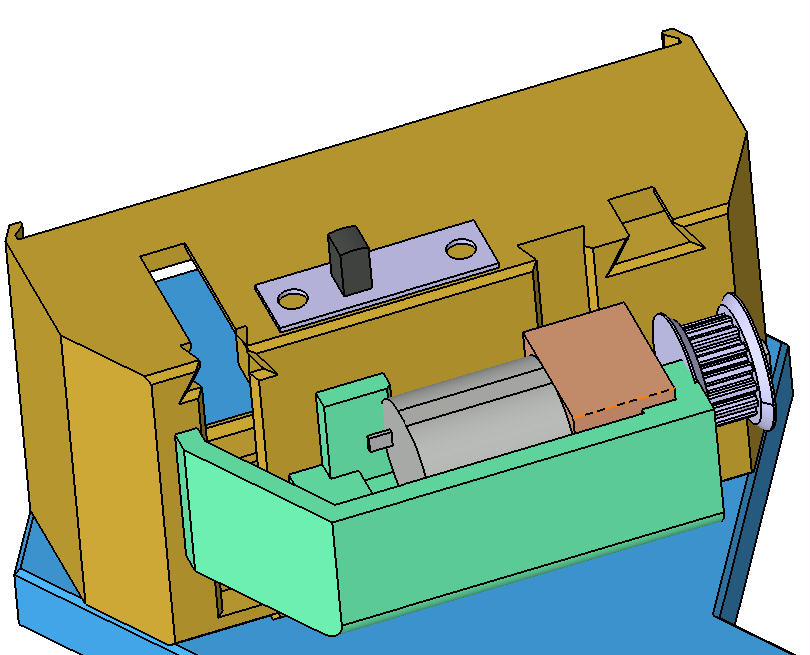

Im Bild hab ich den oberen Teil des Motorhalters abgeschnitten, damit am
das Innenleben sieht.

Als Stecker nutz ich solche Stift- und Buchsenleisten.
Die schniede ich dann ab je nachdem wie viele Kontakte ich benötige.
Leider hab ich sonst noch keine so kleine Stecker gefunden.
https://www.reichelt.de/stift-buchsenle ... tml?&nbc=1

Super gelöst
Schick´ mir mal bitte die Dateien vom B-Kasten und Motorblock rüber.
Ok, das Rad wird ja nicht permanent auseinander- oder umgebaut.
Aber falls doch ein Teil getauscht werden muss, sollte es einfach und schnell möglich sein.

Hier das erste offizielle Video:
